冷镦机手动冷镦机的构造

作者:温州奇力精密螺丝冷镦机  来源:http://www.wz-ql.com/  更新时间:2022-06-13 11:06:01  点击次数:
冷镦机 手动冷镦机的构造

  手动冷镦机是一种以人力作为原动力把钢筋头部压成所需形状的一种钢筋镦头机械+结构。
  手动冷镦机的工作原理为:扳动手把6,使夹具1的上下夹块后移,由于夹块和锥形套是锥面接触,在锥度的作用下,使夹具1上下块分离,这时将钢丝7送人夹具口,至顶到镦模2,放松手把6,在弹簧3的作用下,将钢丝7自动夹紧。此时扳动偏心轮扳手5,带动偏心轮4转动,迫使镦模2向前运动,完成钢丝端头镦粗。
  再将偏心块4恢复到原来位置,由压力弹簧3将镦模2复位,扳动手把6使夹具1分离,将镦好的钢丝取出。手动冷镦机结构简单,使用方便,不受电源限制,但只适用于冷镦小直径(φ 4~5mm)的低碳钢丝。

   冷镦机在室温下把棒材或线材的顶部加粗的锻造成形方法。冷镦  主要用于制造螺栓、螺母、铁钉、铆钉和钢球等零件。锻坯材料可以是铜、铝、碳钢、合金钢、不锈钢和钛合金等,材料利用率可达80~90%。多在专用的冷镦机上进行,便于实现连续、多工位、自动化生产。

   在冷镦机上能顺序完成切料、镦头、聚积、成形、倒角、搓丝、缩径和切边等工序。生产效率高,可达300件/分以上,最大冷镦工件的直径为48毫米。冷镦螺栓工序示意图 为冷镦螺栓的典型工序。 多工位螺母自动冷镦机 为多工位螺母自动冷镦机。棒料由送料机构自动送进一定长度,切断机构将其切断成坯料,然后由夹钳传送机构依次送至聚积压形和冲孔工位进行成形。

   在冷镦法中,冷镦机按其动力传递的不同方式可分为机械传动和液压传动两种类型。机械传动又有手动和电动两种,电动和手动冷镦机,适用于冷镦直径4~5mm低碳钢丝。液压传动按其性能又可分为液压钢丝冷镦机和液压钢筋冷镦机两种。
   手动冷镦机的使用要点:
   (1)钢筋或钢丝的直径应符合冷镦机的要求,不能冷镦过粗或过细的钢筋(丝);
   (2)在冲镦机的冷镦直径允许范围内,可根据所要求的锚固头尺寸来调整夹具的位置(旋进或旋出), 以便得到合适的钢筋(丝)伸出留量;
   (3)在钢筋(丝)冷镦部分的120~130mm区域内,须除锈和矫直;
   (4)钢筋的端头应磨平,以保证冷镦锚固头的准确形状;
   (5)钢筋镦头后,须经过拉力试验以检验锚固头的强度是否合格。
   以上要求同样适用于电动和液压冷镦机。电动和液压冷镦机的工作原理除动力与手动冷镦机不相同外,其余基本原理还是一样的。

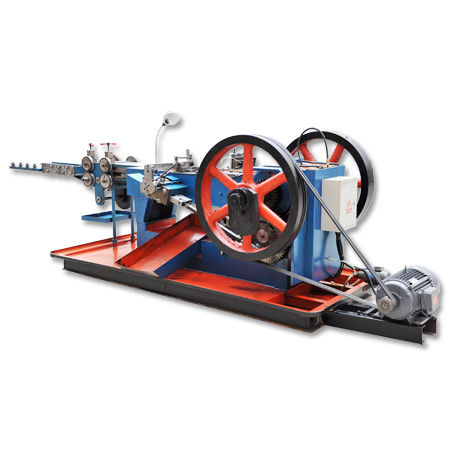

冷镦机
