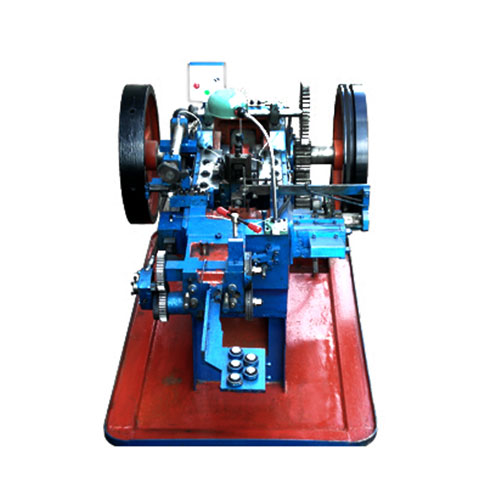

冷镦机厂家单向校直冷镦机装置的原理
该装置置于滚子冷镦机带料轮之前,用于在冷镦机带料轮校直之前稳定坯料和校直。因为带料轮的校直未必能达到理想效果,所以该装置能有效地改变不足,对图3所示的单向弯曲现象有明显的预校直作用。
其原理:根据材料的具体情况和变曲程度来调节手轮,使其动板带动图5所示的D4、D5轮前后移动。当然,在能达到目的的情况下,不必将轮调得紧靠,以免起反作用,导致坯料无法移动而使送料长度不够而造成压欠,只要适度即可。该装置在Z31-13滚子自动冷镦机上使用效果最佳,因为小设备加工滚子料径较小,能遏制料弯及压形后弯曲的反弹,现在仍服务于生产之中。
双向校直装置的产生及其原理
大家知道,采用Z31-25自动冷镦机加工的滚子,较之Z31-13自动冷镦机加工的滚子料径要粗很多,单向校直装置对图3所示的单向弯曲的原材料效果尚可,但对原材料的多向弯曲难以校直。为了有效地达到校直目的,我们尝试采取双向校直装置来改变现状,于是设计了一套如图6所示的双向校直装置,其原理是在单向校直装置的基础上又加了一套单向校直装置,使其互成90°校直状态,各自调节平均,但理想效果与实际相差较大,校直效果的改变和趋好将导致送料困难,长度不够造成压欠是必然的。
为克服不足,我们将每个校直轮上加204轴承,以利于校直轮的旋转,支承长度的加长也会造成基准轴线呈弯曲现象,所以在结构处理上使用加强筋来提高整体结构的抗弯强度,同时减轻了总体重量。设计制作后重新进行试验使用,效果十分明显。
双向校直装置的使用效果
我们选择在Z31-25滚子冷镦机上进行试验,双向校直装置使用前后的压形状况比较如下表所示。
由此表可以明显看出,双向校直装置使用前后的效果有明显的区别,建议推广使用,以获得最佳的经济效益。经调查分析,同行业中在带料轮前增加一套双向校直装置,能有效地改善滚子原材料弯曲状态,国内外同类设备工装也采用类似的装置。
结语
我们原来使用的单向校直装置达不到双向校直的效果,为此,我们积极采取措施,自行设计制作了一套双向校直装置,经投产使用效果较好。综上所述,双向校直装置对滚子加工中诸多工序的冷成形均具有很大的帮助,减少了废品,减轻了坯料的弯曲现象,在生产中使用意义很大。
